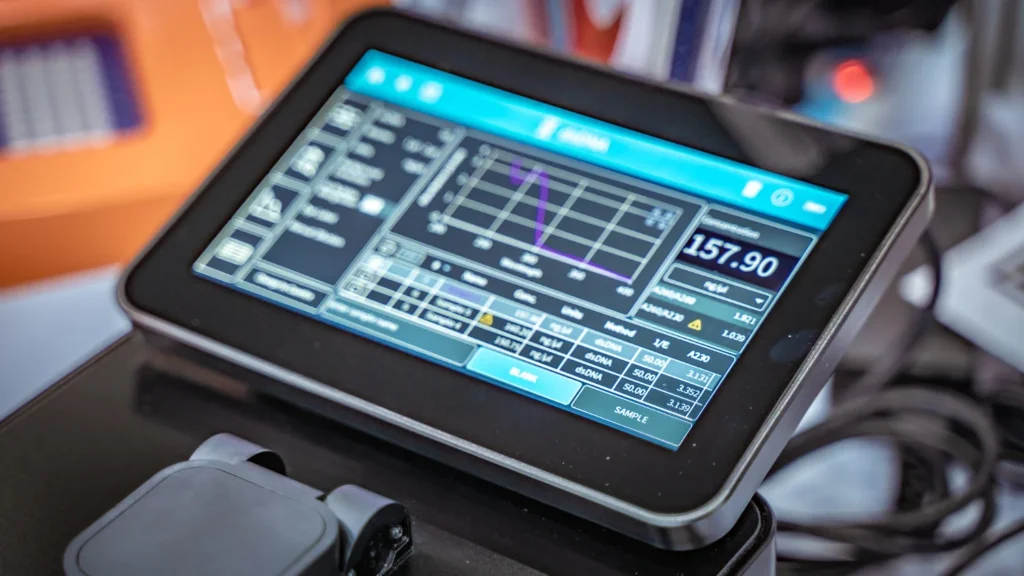

Błąd komunikacji na panelu HMI – prosty przewodnik diagnostyczny dla operatora

Błąd komunikacji na panelu HMI, czyli Human-Machine Interface, to wyzwanie, z którym możesz spotkać się w systemach automatyki przemysłowej. Problem ten zakłóca płynne działanie maszyn i procesów, a więc jego szybkie rozwiązanie jest bardzo istotne z punktu widzenia utrzymania produkcji. Element ten pełni istotną funkcję jako łącznik między operatorem a maszyną, dlatego prawidłowe funkcjonowanie komunikacji jest tutaj priorytetem. Jednak gdy spotkasz się z taką usterką, nie zawsze musi to oznaczać konieczność pilnego wzywania serwisu. W artykule wyjaśniamy, co warto zrobić po wystąpieniu błędu komunikacji na panelu HMI – często problem można łatwo rozwiązać samodzielnie.

Skąd wiadomo, że panel HMI nie łączy się z PLC – typowe objawy usterki

Problemy z połączeniem między panelem HMI a sterownikiem PLC często objawiają się na kilka sposobów. Do najczęściej występujących należy zaliczyć:

brak widoczności urządzeń w oprogramowaniu konfiguracyjnym,
komunikaty o błędach, które pojawiają się podczas prób nawiązania połączenia – na przykład „Communication Error”,
brak możliwości wgrywania zmian z oprogramowania TIA Portal.

Dzięki zrozumieniu symptomów łatwiej zadecydować o dalszej diagnostyce lub wezwaniu specjalistów. Nie zawsze bowiem musi być konieczna naprawa paneli operatorskich HMI po wystąpieniu tego typu usterki.

Często można usunąć ją samodzielnie, poprzez:

kontrolę okablowania,
zrestartowanie urządzenia,
zweryfikowanie poprawności ustawień sieciowych.

Objawy braku komunikacji HMI–PLC i zalecane pierwsze kroki

Problemy z połączeniem panelu HMI ze sterownikiem PLC mogą objawiać się na różne sposoby, utrudniając obsługę maszyn i procesów. Poniższa tabela pozwala szybko powiązać najczęstsze symptomy z możliwymi przyczynami oraz sugerowanymi działaniami diagnostycznymi, które warto podjąć przed wezwaniem serwisu.

Objaw	Najczęstszy obszar problemu wg wpisu	Zalecane działania (pierwsza diagnostyka)
Brak widoczności urządzeń w oprogramowaniu konfiguracyjnym	Połączenia fizyczne / sieć	Sprawdź okablowanie sieciowe (panel–PLC–switch), wtyczki i porty; zweryfikuj zasilanie panelu (stabilne napięcie); sprawdź, czy switch/urządzenia sieciowe działają poprawnie
Komunikaty o błędach podczas prób połączenia (np. „Communication Error”)	Stabilność łącza i zakłócenia / porty komunikacyjne	Skontroluj porty komunikacyjne i jakość połączenia dla PROFINET/Modbus; uwzględnij możliwość zakłóceń EMC powodujących utratę sygnału/błędy transmisji; sprawdź transfer w sieci i działanie switcha
Brak możliwości wgrywania zmian z TIA Portal	Konfiguracja sieci / urządzenia wymagają restartu	Zrestartuj urządzenia w prawidłowej kolejności (HMI → PLC i urządzenia sieciowe → uruchom sieć w odwrotnej kolejności → PLC → HMI); następnie zweryfikuj ustawienia sieciowe panelu i PLC
Po restarcie nadal brak komunikacji	Ustawienia IP/maski/DHCP	Sprawdź, czy PLC i HMI są w tej samej podsieci (np. 192.168.0.1 i 192.168.0.2) oraz czy maska jest identyczna (np. 255.255.255.0); przy DHCP sprawdź poprawność przypisania adresów
Problem pojawia się po aktualizacji lub zmianach w systemie	Oprogramowanie i ponowna konfiguracja	Jeśli wykonano/wykonujesz aktualizację, pamiętaj, że może wymusić ponowną konfigurację adresów IP; po aktualizacji ponownie zweryfikuj IP, maskę i (jeśli używane) DHCP
Żadne z powyższych działań nie przywraca łączności	Prawdopodobna usterka sprzętowa	Rozważ kontakt ze specjalistami/serwisem (diagnostyka i naprawa układów sterowania to złożony proces wymagający narzędzi i części)

Weryfikacja połączeń fizycznych, okablowania i zasilania

Najpierw sprawdź fizyczne połączenia między panelem HMI a sterownikiem PLC. To one najczęściej są źródłem problemów. Skup swoją uwagę na okablowaniu sieciowym Upewnij się, że przewody są solidnie podłączone do odpowiednich portów w panelu, sterowniku i ewentualnie w switchu sieciowym. Do tego zwróć uwagę na ewentualne uszkodzenia zarówno kabli, jak i wtyczek. Następnie sprawdź, czy panel HMI jest prawidłowo podłączony do prądu. Często problemy z działaniem urządzenia są spowodowane niestabilnym napięciem lub brakiem zasilania.

Kolejny krok to upewnienie się, że porty komunikacyjne działają poprawnie. Protokoły takie jak PROFINET czy Modbus potrzebują stabilnych połączeń, które mogą być zakłócane przez różne czynniki, jak na przykład zakłócenia EMC (elektromagnetyczne). Często prowadzi to do utraty sygnału lub błędów w przesyłaniu danych, a w konsekwencji problemami z łącznością. Sprawdź też, czy wszystkie urządzenia sieciowe, jak na przykład switch, działają prawidłowo i czy nie ma problemów z transferem danych w sieci.

Restart urządzeń w odpowiedniej kolejności

Jeśli nie stwierdzisz problemów z okablowaniem, spróbuj zrestartować urządzenia. Musisz to jednak robić w odpowiedniej kolejności. To proste działanie, które często pomaga w przywróceniu komunikacji między panelem HMI a sterownikiem PLC.

W tym celu postępuj zgodnie z poniższą procedurą:

wyłącz panel HMI,
wyłącz sterownik PLC oraz inne podłączone urządzenia sieciowe, takie jak przełączniki czy routery,
uruchom urządzenia sieciowe w odwrotnej kolejności,
włącz ponownie sterownik PLC i poczekaj, aż się w pełni załaduje,
na końcu włącz panel HMI.

Sprawdzenie ustawień sieciowych panelu HMI

Aby komunikacja między panelem HMI a sterownikiem PLC przebiegała bez zakłóceń, musisz poprawnie skonfigurować sieć. Zrób to po wcześniejszym zrestartowaniu wszystkich urządzeń.

Proces zacznij od sprawdzenia adresów IP. Upewnij się, że sterownik i panel znajdują się w tej samej podsieci. Na przykład, jeśli sterownik ma adres 192.168.0.1, panel powinien mieć np. 192.168.0.2. Dokładnie tak samo postępuj z maską podsieci – wszędzie musi być identyczna (np. 255.255.255.0)

Przy ustawieniach DHCP, sprawdź poprawność przypisania adresów. Błędne działanie tego narzędzia może negatywnie wpłynąć na całą sieć, gdy panel korzysta z dynamicznie przydzielanego adresu IP.

Przy okazji możesz także przeprowadzić aktualizację oprogramowania, jeśli jest dostępna. Pamiętaj, że każdy taki proces może wymusić ponowną konfigurację adresów IP, aby system działał bez problemów.

Co zrobić, jeżeli panel HMI nadal nie łączy się z PLC?

Jeśli panel HMI nadal nie łączy się ze sterownikiem PLC, usterka z dużym prawdopodobieństwem ma charakter sprzętowy. Będą w takiej sytuacji, powinieneś podjąć decyzję o skontaktowaniu się ze specjalistami. Naprawa układów sterowania tych urządzenie to skomplikowany proces, który wymaga nie tylko wiedzy i doświadczenia, ale także odpowiednich narzędzi oraz dostępu do wysokiej jakości części. Najlepiej zgłoś się do naszego serwisu TRAK. Sprawnie i przede wszystkim skutecznie zajmiemy się diagnostyką paneli operatorskich i przywróceniem ich do pełnej funkcjonalności po wystąpieniu błędów komunikacji. Wykonujemy serwis paneli HMI Siemens, Schneider, ABB, a także wielu innych czołowych producentów. Możemy zająć się także kompleksową obsługą maszyn przemysłowych, które wykorzystujesz w swojej firmie – zapraszamy do kontaktu!
