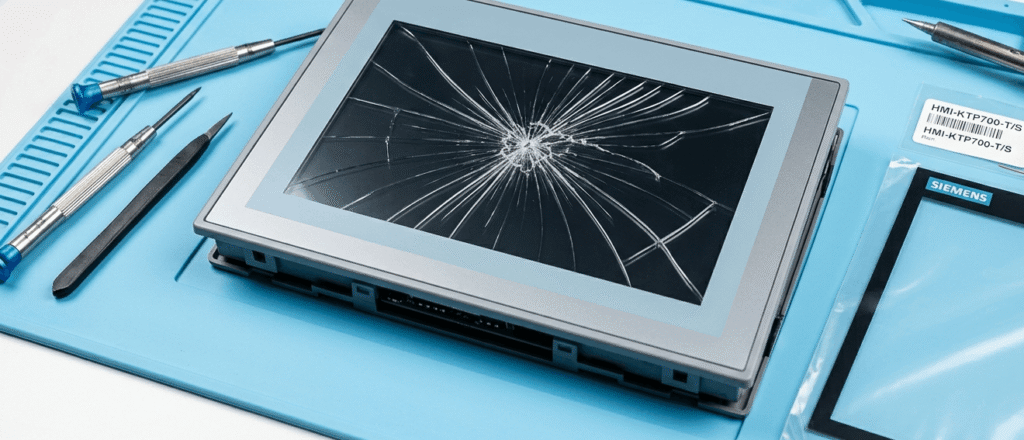

Czy pęknięty dotyk to wyrok dla urządzenia? Naprawa paneli HMI

Panele operatorskie HMI (Human-Machine Interface) stanowią ważny element, gdyż ułatwiają sterowanie maszynami przemysłowymi. Pozwalają na interakcję między operatorem a systemem poprzez przejrzysty graficzny interfejs. Niestety, ze względu na intensywną eksploatację w trudnych warunkach, często dochodzi do ich uszkodzeń, pośród których najczęstszymi są pęknięcia ekranu dotykowego. Choć mogą wydawać się katastrofalne, tak w wielu przypadkach nie oznaczają konieczności wymiany całego urządzenia. Naprawa panelu HMI zazwyczaj jest możliwa i kosztuje znacznie mniej niż zakup nowego. W artykule przedstawiamy główne przyczyny tych uszkodzeń oraz sposoby na ich usuwanie.

Brak reakcji na dotyk w konkretnych miejscach – jaka jest przyczyna?

Jeśli panel HMI nie reaguje na dotyk tylko w niektórych miejscach, zazwyczaj jest to związane z uszkodzeniem warstwy rezystancyjnej. Intensywne użytkowanie może sprawić, że regularnie dotykane punkty przestają reagować, stając się martwymi strefami. Powodem mogą być też fizyczne uszkodzenia – na przykład zarysowania czy mikropęknięcia. Czasem usterka powstaje również z powodu nadmiernej wilgotności otoczenia lub dużych i stałych wibracji. Gdy dojdzie do usterki warstwy rezystancyjnej, zwykle wystarczy wymienić tylko ją, aby przywrócić urządzenie do pełnej sprawności i móc skalibrować jego ekran. Taka naprawa paneli operatorskich HMI jest relatywnie tania, jednak wymaga dużego doświadczenia oraz dostępu do specjalistycznych narzędzi. Dlatego jej realizację zleć dobrym fachowcom, takim jak specjaliści z serwisu TRAK! Po jej wykonaniu pamiętaj, aby regularnie czyścić monitor. To najlepszy sposób na wydłużenie jego żywotności i ograniczenie ryzyka ponownego wystąpienia usterki.

Ekran jest czarny, ale panel HMI działa, czyli problemy z podświetleniem

Jeśli ekran urządzenia pozostaje czarny mimo symptomów uruchomienia się panelu HMI, najpewniej winne jest temu jego podświetlenie. Usterka ta może być spowodowana m.in.:

• fizycznym uszkodzeniem elementów podświetlających ekran (np. diod LED);
• przerwami w obwodzie;
• problemami z zasilaniem;
• usterką płyty głównej.

Choć może to wynikać ze zwykłego naturalnego zużycia się urządzenia, tak często jest to efekt jego eksploatacji w bardzo trudnych warunkach przemysłowych, gdzie narażone jest na wysokie temperatury, wilgoć oraz przepięcia. Diagnozując taką usterkę, zacznij od sprawdzenia zasilania i stanu elementów podświetlenia. Dzięki temu ustalisz, czy przyczyną jest zasilacz, inwerter, czy diody LED. Wadliwe elementy można wymienić na nowe i warto to zrobić, gdyż koszt takiej operacji jest dużo niższy niż inwestycji w nowy panel HMI. Naprawa przywróci jego pełną sprawność, a profesjonalnie wykonana zagwarantuje długą żywotność urządzenia.

Uszkodzone porty RS485/Ethernet w panelach HMI – jak uniknąć awarii komunikacji?

Uszkodzenie portów RS485 i Ethernet w panelach HMI może mocno zakłócić ich działanie i tym samym pracę kontrolowanych poprzez nie systemów przemysłowych. Są bardzo istotne dla sprawnej wymiany danych między ekranem a innymi elementami instalacji automatyk. Jest jednak kilka sposobów na to, by zmniejszyć ryzyko wystąpienia takich awarii. W tym celu należy:

• stosować odpowiednie zabezpieczenia przeciwprzepięciowe,
• regularnie kontrować stan złącz oraz czyścić je,
• używać przewodów i wtyczek wysokiej jakości, które są przystosowane do użytkowania w warunkach przemysłowych.

Zabezpieczenia przeciwprzepięciowe są bardzo ważne. Przepięcia mogą uszkodzić delikatną elektronikę, dlatego inwestycja w ochronne układy to dobry pomysł. Dzięki nim porty są chronione przed nagłymi skokami napięcia, które mogą wynikać z burz, awarii zasilania czy błędów instalacji. Regularne sprawdzanie i konserwacja złącz to także podstawa. Upewniaj się, że połączenia są stabilne, a kable w dobrym stanie, by uniknąć mechanicznych uszkodzeń i zużycia, które mogą prowadzić do przerw w komunikacji.

Backup projektu – dlaczego jest tak istotny przed wysyłką panelu HMI do serwisu?

Każda naprawa monitorów LCD i paneli HMI dla przemysłu powinna być realizowana przez profesjonalny serwis. Planując ją, zgłoś się do naszej firmy TRAK – szybko i skutecznie zdiagnozujemy przyczynę usterki, a następnie zajmiemy się jej profesjonalnym usunięciem. Jednak zanim wyślesz do nas urządzenie, powinieneś wykonać backup projektu. Zapominając o tym, możesz bezpowrotnie stracić dane zapisane w sprzęcie. W takim przypadku po naprawie konieczne będzie ponowne przeprowadzenie konfiguracji całego systemu – wydłuża to czas przestoju w firmie i skutkuje dodatkowymi kosztami.

Podsumowanie: Typowe usterki paneli HMI i ich przyczyny

Problem / Objaw	Główne przyczyny	Zalecane rozwiązanie
Brak reakcji na dotyk (martwe strefy)	Uszkodzenie warstwy rezystancyjnej, intensywna eksploatacja, mikropęknięcia.	Wymiana warstwy rezystancyjnej i ponowna kalibracja ekranu.
Czarny ekran (przy działającym urządzeniu)	Awaria podświetlenia (LED), uszkodzenie inwertera lub płyty głównej.	Diagnoza układu zasilania i wymiana komponentów podświetlających.
Błędy komunikacji (RS485/Ethernet)	Przepięcia, zabrudzone styki, niskiej jakości przewody.	Zastosowanie ochrony przeciwprzepięciowej, czyszczenie złącz i wymiana okablowania.
Uszkodzenia mechaniczne obudowy/matrycy	Wibracje, uderzenia, trudne warunki (wilgoć, temperatura).	Profesjonalna naprawa w serwisie (często tańsza niż zakup nowego panelu).

Kopie zapasowe warto wykonywać regularnie nawet wtedy, gdy panel HMI działa bez zarzutu. W razie problemów z oprogramowaniem będziesz mógł szybko zresetować je do ustawień fabrycznych, a następnie przywrócić zapisane wcześniej konfiguracje parametrów pracy urządzeń przemysłowych. Cyklicznie wykonuj więc backup, a do tego zawsze przechowuj go w bezpiecznym miejscu.
