Kalibracja enkodera w serwonapędzie – dlaczego precyzja „ucieka”?

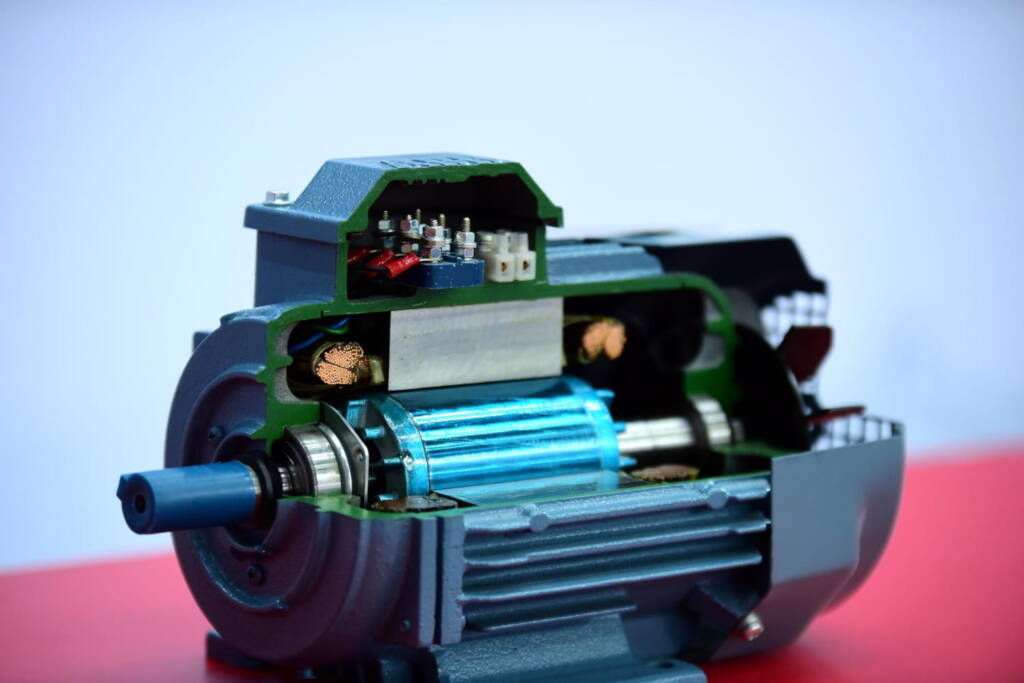

Kalibracja enkodera w serwonapędzie odgrywa ważną rolę w zapewnieniu precyzyjnego pozycjonowania i efektywnego działania maszyn przemysłowych. Nawet najmniejsze odchylenia mogą prowadzić do błędów w pomiarach i negatywnie wpływać efektywność działania całego systemu. W artykule wyjaśniamy, co wpływa na obniżanie precyzji działanie enkoderów. Zyskasz wiedzę o najlepszych praktykach i narzędziach potrzebnych do skutecznej kalibracji, które pomogą uniknąć przestojów i awarii w zaawansowanych systemach sterowania.

Czym są enkodery?

Urządzenia te znajdują zastosowanie wszędzie tam, gdzie liczy się powtarzalność i bezpieczeństwo pracy maszyn. Na przykład w obrabiarkach CNC enkoder dostarcza informacji o przesunięciu narzędzia, gwarantując wykonanie detalu z dokładnością do mikrometrów. Podobnie dzieje się w robotyce – ramiona robotów manipulacyjnych potrzebują stałego potwierdzenia swojej pozycji, aby precyzyjnie chwytać elementy na linii montażowej. Wykorzystuje się je również w systemach transportowych do synchronizacji taśmociągów oraz w wielu innych precyzyjnych urządzenia.

Dlaczego prawidłowa kalibracja enkodera jest ważna?

Enkoder pracuje w tzw. układzie sprężania zwrotnego. Oznacza to, że zamyka pętlę informacyjną między napędem a jednostką nadrzędną, czyli PLC lub serwowzmacniaczem. Kiedy sterownik wysyła rozkaz ruchu, enkoder natychmiast raportuje rzeczywistą reakcję mechanizmu. Jeśli pojawia się odchyłka wynikająca z dużego obciążenia lub nagłych zakłóceń, system błyskawicznie koryguje parametry zasilania silnika. Takie rozwiązanie eliminuje błędy pozycjonowania i chroni maszyny przed uszkodzeniami. Precyzyjne zgranie enkodera z układem mechanicznym stanowi punkt wyjścia dla poprawnej pracy pętli sprzężenia zwrotnego. Kalibracja jest tutaj więc bardzo istotna – polega przede wszystkim na ustaleniu fizycznego punktu zerowego, który staje się bazą dla wszystkich kolejnych obliczeń sterownika.

Czym jest błąd pozycji (Following Error) i skąd się bierze?

Błąd pozycji oznacza pojawienie się różnicy między zadaną przez sterownik ścieżką ruchu a rzeczywistym położeniem wału, które raportuje enkoder. Wystąpienie takiego problemu często wynika z naturalnych praw fizyki rządzących mechaniką i elektroniką. Generuje go bezwładność mas, które silnik musi wprawić w ruch, oraz tarcie występujące na prowadnicach czy przekładniach. Jeśli napęd nie nadąża za obliczonym profilem prędkości, sterownik odnotowuje narastającą odchyłkę. Wystąpienie tego problemu może wynikać także z jednej z poniższych przyczyn:

• zła kalibracja enkodera – nieprawidłowo ustawiony punkt zerowy,
• niespójne sygnały z enkodera,
• mechaniczne uszkodzenia – np. zarysowane tarcze enkodera,
• usterki układu optycznego.

W ekstremalnych przypadkach Following Error prowadzi do awaryjnego zatrzymania maszyny w celu ochrony mechaniki przed kolizją.

Following Error: najczęstsze przyczyny i konsekwencje

Tabela poniżej przedstawia główne źródła błędu pozycji (Following Error) w układach napędowych oraz typowe skutki ich występowania. Pozwala to szybko zidentyfikować, które czynniki mogą prowadzić do poważnych problemów z pozycjonowaniem lub nawet zatrzymania maszyny.

Przyczyna / źródło Following Error	Co się dzieje w systemie / możliwy skutek
Bezwładność mas oraz tarcie (prowadnice, przekładnie)	Napęd nie nadąża za obliczonym profilem prędkości; sterownik widzi narastającą odchyłkę między trajektorią zadaną a pozycją raportowaną
Zła kalibracja enkodera (nieprawidłowo ustawiony punkt zerowy)	Błędna baza odniesienia dla obliczeń sterownika; wzrost błędów pozycjonowania i ryzyko narastania odchyłki w pętli sprzężenia zwrotnego
Niespójne sygnały z enkodera	Sterownik otrzymuje niejednoznaczną informację o położeniu/ruchem, co może powodować korekty „w złym kierunku” i pogorszenie stabilności pozycjonowania
Mechaniczne uszkodzenia enkodera (np. zarysowana tarcza)	Możliwe gubienie impulsów i narastający błąd pozycjonowania wraz z liczbą cykli; wzrost ryzyka alarmów i przestojów
Usterki układu optycznego	Zniekształcenie sygnału, spadek pewności kierunku obrotu; w skrajnych przypadkach duży wzrost błędu śledzenia i ryzyko awaryjnego zatrzymania
Skutek skrajny (gdy odchyłka narasta)	Awaryjne zatrzymanie maszyny w celu ochrony mechaniki przed kolizją

Objawy uszkodzenia tarczy enkodera lub układu optycznego

Uszkodzenia tarczy lub optyki enkodera objawiają się zazwyczaj w sposób nieoczywisty, utrudniając szybką diagnostykę. Typowym sygnałem alarmowym jest gubienie impulsów, widoczne jako błąd pozycjonowania narastający wraz z liczbą wykonanych cykli. Maszyna może również wpadać w nienaturalne wibracje przy określonych prędkościach lub wykonywać gwałtowne skoki ruchu (szarpanie). Jeśli na tarczy bądź optyce osadzi się pył lub olej, sygnał wyjściowy staje się zniekształcony, a sterownik traci pewność w zakresie kierunku obrotu. W zaawansowanych systemach nagły wzrost błędu śledzenia bez wyraźnej przyczyny mechanicznej często wskazuje właśnie na postępującą degradację układu odczytowego wewnątrz obudowy enkodera. W przypadku wystąpienia takich objawów powinno się zatrzymać maszynę i zlecić naprawę doświadczonej firmie realizującej serwis serwonapędów, takiej jak TRAK. Zbagatelizowanie uszkodzenia bądź zabrudzenia tarczy lub układu optycznego enkodera może doprowadzić do znacznie poważniejszych awarii.

Dlaczego samodzielna wymiana enkodera bez kalibracji programowej jest niemożliwa?

Wymiana enkodera na nowy wymaga czegoś więcej niż tylko sprawnego posługiwania się narzędziami warsztatowymi. W serwonapędach pozycja czujnika musi być precyzyjnie zsynchronizowana z polem magnetycznym wirnika, aby proces komutacji przebiegał prawidłowo. Nawet milimetrowe przesunięcie przy montażu sprawi, że silnik będzie pobierał nadmierny prąd, straci moment obrotowy lub zacznie się niekontrolowanie obracać tuż po włączeniu. Wymiana enkodera wymaga więc programowej kalibracji. To proces pozwalający zapisać w pamięci sterownika nową relację między sygnałem z tarczy a położeniem biegunów silnika. Bez przeprowadzenia tej procedury napęd nie podejmie stabilnej pracy, a ryzyko uszkodzenia jego uzwojeń gwałtownie wzrośnie. Obejmuje ona m.in.:

• ustawienie parametrów początkowych,
• skalowanie impulsów,
• dopasowanie filtrów sygnału,
• konfigurację offsetów i pozycji w pamięci, szczególnie dla enkoderów absolutnych.

Wpływ wibracji silnika na żywotność układu pomiarowego

Wibracje to jeden z najgroźniejszych wrogów każdej precyzyjnej elektroniki pomiarowej, w tym właśnie enkoderów. Długotrwała ekspozycja na nie prowadzi do zmęczenia materiału w miejscu mocowania tarczy. W modelach wykorzystujących precyzyjne tarcze szklane istnieje realne ryzyko ich pęknięcia pod wpływem udarów mechanicznych, skutkujące natychmiastowym unieruchomieniem całej linii produkcyjnej. Dodatkowo wibracje przyspieszają zużycie miniaturowych łożysk w samym enkoderze oraz mogą powodować obluzowanie styków w złączach sygnałowych. Drgania mogą wynikać z nieprawidłowej kalibracji enkodera, dlatego ich wystąpienie zawsze powinno być sygnałem do przeprowadzenia odpowiedniej diagnostyki urządzenia. Ważne jest także prawidłowe eksploatowanie serwonapędów, które obejmuje m.in.:

• unikanie zbyt dużych obciążeń mechanicznych,
• weryfikację stabilności zamocowania silnika,
• regularną kontrolę stanu technicznego łożysk.
