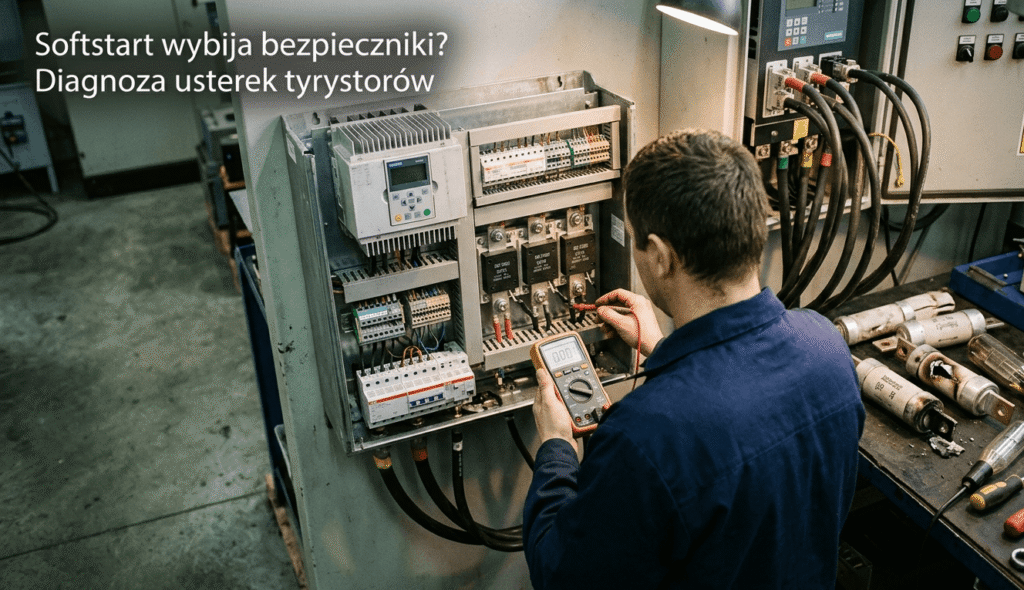

Softstart wybija bezpieczniki przy rozruchu? Diagnoza usterek tyrystorów

Diagnoza usterek tyrystorów w softstarcie to istotny aspekt utrzymania sprawności tych urządzeń, które umożliwiają płynny rozruch silników elektrycznych. Zadaniem tych komponentów jest precyzyjne regulowanie prądu i napięcia. Ich awaria może prowadzić do wybijania bezpieczników i tym samym zatrzymania pracy w zakładzie przemysłowym. Dzięki odpowiednio przeprowadzonej diagnostyce można szybko i skutecznie zidentyfikować źródło problemu. To pozwoli podjąć decyzję w zakresie usunięcia go samodzielnie lub oddania urządzenia w ręce doświadczonego serwisu. W artykule podpowiadamy, jak prawidłowo analizować usterki tyrystorów.

Rola i budowa tyrystorów w softstarcie silników elektrycznych

Tyrystory to półprzewodniki, które działają jak przełączniki, regulując przepływ prądu w obwodach. W softstartach często łączy się je w pary, by sterować prądem w obu fazach zasilania. Dzięki temu można regulować napięcie rozruchowe i moment obrotowy silnika w celu jego łagodnego uruchomienia. Softstart składa się z systemu sterowania tyrystorami, który korzysta z galwanicznej separacji przez transoptory. To rozwiązanie zapewnia bezpieczne zarządzanie prądem i chroni układy przed przepięciami. Sterownik mikrokontrolerowy obsługuje zaawansowane funkcje, takie jak wykrywanie przejść przez zero czy opóźnianie zapłonu. Taka optymalizacja pomaga uniknąć problemów skutkujących nierównomiernym uruchamianiem silnika. Ochrona tyrystorów przed przeciążeniem i przegrzewaniem jest bardzo ważna. Stosuje się do tego zabezpieczenia przeciwprzepięciowe, takie jak warystory i transile, które pełnią funkcję osłony przed przepięciami od obciążeń indukcyjnych. Tyrystory mają też systemy chłodzące i czujniki temperatury, które pomagają utrzymać je w dobrej kondycji i zapobiegają przegrzaniu.

Jak sprawdzić tyrystory w softstarcie za pomocą multimetru?

Chcąc sprawdzić tyrystory w softstarcie za pomocą multimetru, zacznij od testów statycznych, które nie wymagają zasilania układu. W tym celu wykonuj kolejno poniższe kroki.

Najpierw zmierz rezystancję izolacji między anodą a katodą tyrystora – ustaw w tym celu multimetr na pomiar oporności i dotknij jedną sondą anody, a drugą katody. Działający tyrystor powinien pokazywać bardzo wysoką rezystancję. Jeśli jest ona zbyt niska, może to oznaczać zwarcie.
W kolejnym kroku zajmij się bramką tyrystora – przełącz multimetr na pomiar diodowy i sprawdź przepływ prądu między anodą a bramką. Prąd powinien płynąć tylko w jednym kierunku. Jeśli nie ma go w ogóle albo płynie w obu kierunkach, to może być znak, że coś jest nie tak z tyrystorem.
Na koniec wykonaj testy dynamiczne, które wymagają włączenia zasilania. Obserwuj napięcia międzyfazowe oraz prądy wyzwalania tyrystorów, żeby sprawdzić, jak działają pod obciążeniem.

Również kody błędów generowane przez softstart mogą wskazywać na problemy z tyrystorami. W diagnostyce dobrze też przeprowadzić pomiar rezystancji izolacji oraz testy symulacyjne dla sprawdzenia tyrystorów pod pełnym obciążeniem.

Przegrzewanie się softstartu – oznacza to błąd stycznika bypass czy brak wentylacji?

Przegrzewanie się softstartu to problem, który może prowadzić do przestojów silników elektrycznych, a nawet ich poważnych awarii. Często pojawia się z powodu błędów pracy stycznika bypass. Gdy elementów ten nie działa prawidłowo, tyrystory pracują bez przerwy, a to zwiększa emisję ciepła. Wzrost temperatury prowadzi do przeciążenia układu i może skutkować uszkodzeniem wielu jego komponentów. Brak odpowiedniej wentylacji to kolejny czynnik mogący mieć wpływ na wzrost temperatury softstartu. W przypadku takiego problemu ciepło generowane przez tyrystory i inne elementy układu mocy nie jest efektywnie odbierane i odprowadzane. Przyczyną często są zanieczyszczone radiatory lub źle zaprojektowane systemy chłodzenia.

Jak ograniczyć ryzyko przegrzewania się softstartu?

Wysoka temperatura otoczenia i nieprawidłowy montaż wentylatora utrudniają chłodzenie softstartów, dlatego zawsze dbaj o to, aby silniki elektryczne pracowały w optymalnych warunkach. Do tego, aby ograniczyć ryzyko przegrzewania się tych urządzeń, powinieneś:

kontrolować stan stycznika bypass i w razie stwierdzenia nieprawidłowości w jego działaniu jak najszybciej go wymienić,
regularnie konserwować systemy chłodzenia, w tym usuwać z nich zanieczyszczenia oraz na bieżąco wymieniać filtry,
stosować właściwe wentylatory do danego modelu softstartu,
monitorować temperatury za pomocą systemów termistorowych.

Ograniczenie liczby cykli uruchamiania na godzinę oraz optymalne ustawienie czasu rozruchu i zatrzymania (t-Start, t-Stop) dodatkowo pomaga zmniejszyć ryzyko przegrzewania się softstartu.

Błędy asymetrii faz i ich wpływ na bezpieczeństwo silnika elektrycznego

Błędy związane z asymetrią faz mogą poważnie wpłynąć na bezpieczeństwo silnika elektrycznego, który pracuje z softstartem. Oznaczają one różnice w wielkościach prądu między fazami i pojawiają się, gdy przekroczony zostaje ustawiony bezpieczny próg – zazwyczaj wynosi on od 10 do 30% poniżej bądź powyżej normy. Przyczyny takiego stanu rzeczy mogą być różnorodne, w tym np.:

uszkodzenia tyrystorów,
niewłaściwe podłączenie przewodów,
awarie instalacji elektrycznej,
nierówne obciążenie.

Kiedy występuje asymetria faz, uzwojenia silnika doświadczają nierównomiernych przeciążeń, a to może prowadzić do ich przegrzania. W rezultacie pojawiają się nadmierne wibracje i hałas, które negatywnie wpływają na łożyska i izolację. Na szczęście zabezpieczenia w softstarcie często reagują w takich przypadkach, wyłączając napęd lub aktywując tryb awaryjnego zatrzymania. Jednak błędy tego typu wymagają szybkiej diagnostyki i usunięcia ich przyczyn. To bardzo istotne z punktu widzenia ograniczenia ryzyka wystąpienia poważnej awarii. Pamiętaj, że naprawa softstartów powinna być zawsze realizowana przez doświadczonych serwisantów.

Softstart vs. inwerter – które rozwiązanie wybrać?

Porównując softstarty i inwertery, często pojawia się wątpliwość, co będzie lepsze do sterowania elektrycznymi silnikami asynchronicznymi. Pierwsze z tych urządzeń ma prostszą budowę i jest tańsze, a przy tym gwarantuje łagodny rozruch napędu. Stopniowo reguluje napięcie i prąd, zmniejszając prąd rozruchowy, ograniczając tym samym mechaniczne przeciążenia i wydłużając żywotność silnika. Jeśli nie zależy Ci na bardzo płynnej regulacji prędkości obrotowej, softstart świetnie się sprawdzi. Z kolei inwerter, zwany również przetwornicą częstotliwości, oferuje pełną kontrolę nad prędkością i momentem obrotowym silnika. Choć jest bardziej zaawansowany technologicznie i droższy, daje elastyczność w dostosowaniu pracy jednostki napędowej do różnych warunków eksploatacji. Ostateczny wybór między softstartem a inwerterem należy więc w dużej mierze uzależnić od tego, do jakich procesów wykorzystywany jest silnik elektryczny.

Porównanie rozwiązań: Softstart vs. Inwerter (Przetwornica częstotliwości)

Cecha	Softstart	Inwerter (Falownik)
Budowa i koszt	Prostsza konstrukcja i niższa cena zakupu.	Zaawansowana technologia i wyższy koszt.
Główna funkcja	Łagodny rozruch i zatrzymanie (redukcja naprężeń).	Pełna kontrola nad prędkością i momentem obrotowym.
Regulacja parametrów	Stopniowa regulacja napięcia i prądu podczas startu.	Płynna regulacja pracy w całym cyklu eksploatacji.
Zastosowanie	Procesy niewymagające zmiany prędkości obrotowej.	Złożone procesy wymagające elastyczności pracy silnika.

Niezależnie od tego, na które rozwiązanie się zdecydujesz, pamiętaj, że diagnozą jego poważnych usterek oraz ich usuwaniem powinni zajmować się specjaliści z dużym doświadczeniem. W takich przypadkach najlepiej zgłoś się do naszej firmy TRAK! Gwarantujemy, że naprawa układów sterowania silników elektrycznych zostanie wykonana szybko i profesjonalnie, z zachowaniem najwyższych standardów jakości.
