Szybka diagnostyka awarii falownika – na co zwrócić uwagę?

Falowniki są elektronicznym sercem wielu instalacji przemysłowych. W dużej mierze to one odpowiadają za wydajność realizacji różnych procesów produkcyjnych, gdyż służą przede wszystkim do sterowania prędkością obrotową silników elektrycznych. Dlatego ich awaria często wiąże się z kosztownymi przestojami w pracy i wymaga ekspresowej interwencji. Aby maksymalnie ograniczyć wynikające z takich zdarzeń straty, należy możliwie najszybciej ustalić źródło usterki. Jeśli chcesz wiedzieć, jak zrobić to we własnym zakresie, w artykule znajdziesz kilka praktycznych wskazówek. Opisujemy w nim najczęstsze symptomy uszkodzenia falownika oraz podpowiadamy, jakie kroki diagnostyczne warto podjąć przed oddaniem urządzenia do specjalistycznego serwisu.

Jak rozpoznać, że falownik jest uszkodzony?

Biorąc pod uwagę typowe objawy uszkodzenia falownika, niestabilna praca, podłączonego do niego silnika z pewnością należy do najczęściej występujących. Może ona polegać np. na ciągłych zmianach prędkości obrotowej czy pojawianiu się wyraźnych szarpnięć w czasie pracy. To istotny symptom, jednak obserwując go, nie można z góry zakładać, że powodem problemu jest usterka urządzenia sterującego. Problem może dotyczyć także samego silnika lub jego instalacji elektrycznej, dlatego wymaga on głębszej diagnostyki.

Typowe objawy zdecydowanie bardziej wskazujące na usterkę falownika, to:

• nietypowe wydobywające się z niego dźwięki – piszczenie, buczenie, trzaski itp.;

• wyraźnie wyższa temperatura pracy niż zazwyczaj, szczególnie w przypadku, gdy falownik nie jest mocno obciążony;

• zapach spalenizny – może świadczyć o przegrzewaniu się komponentów elektronicznych lub uszkodzeniu izolacji przewodów;

• częste resetowanie się lub zawieszanie urządzenia.

Żadnego z powyższych symptomów nie wolno bagatelizować nawet w sytuacji, gdy pomimo jego występowania silnik podłączony do falownika pracuje bez zarzutów. Szybka reakcja może bowiem ograniczyć ryzyko wystąpienia poważnej awarii urządzenia, której usunięcie będzie czasochłonne i kosztowne.

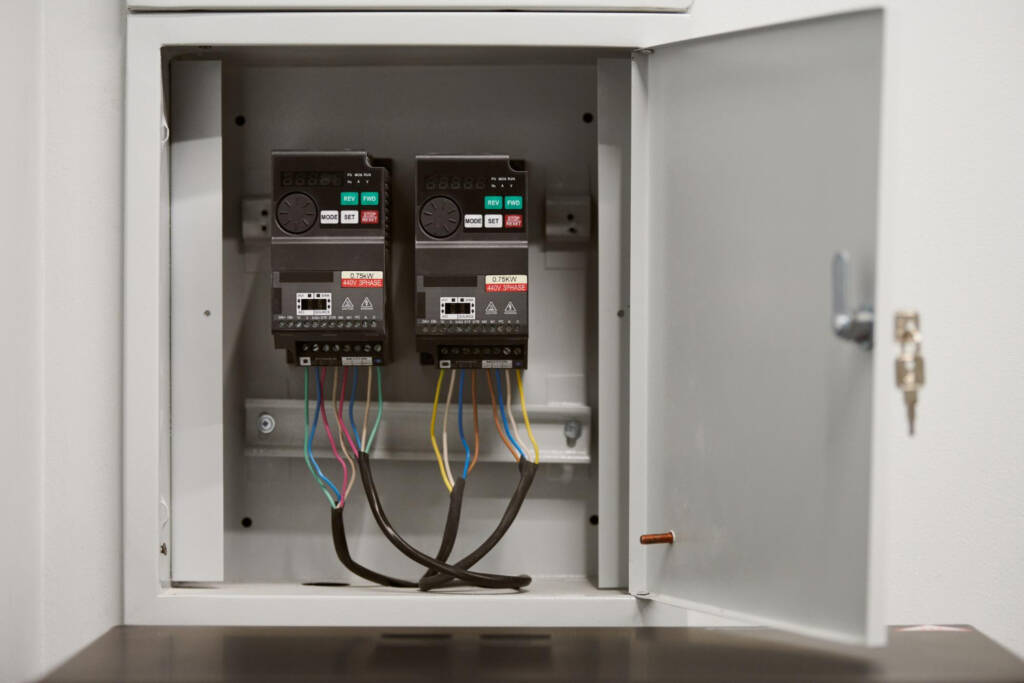

Najczęstsze symptomy uszkodzenia falownika

Co zrobić, gdy falownik nagle przestaje działać?

Procedura postępowania w takim przypadku jest identyczna, jak dla wszystkich innych rodzajów urządzeń elektronicznych. Obejmuje kilka kroków, które warto wykonywać w poniższej kolejności.

1. Sprawdzenie, czy zasilanie dochodzi do falownika (w tym kontrola bezpieczników).

2. Weryfikacja wszystkich połączeń elektrycznych – wtyczki, złącza itp.

3. Sprawdzenie temperatury falownika – jeśli doszła do wysokiego poziomu, urządzenie mogło samoczynnie się wyłączyć.

Jeśli przyczyna wyłączenia się urządzenia dalej będzie nieznana, kolejnym krokiem powinna być diagnostyka falownika polegająca na odczycie zapisanych w nim błędów.

Jakie błędy na falowniku wskazują na awarię elektroniki?

Jeśli przyczyną niesprawności falownika jest usterka elektroniki, w jej diagnozie może pomóc analiza błędów pojawiających się na wyświetlaczu urządzenia. Zależnie od jego marki i modelu, mogą mieć one postać kodów liczbowych lub literowych. W obu tych przypadkach opisy każdego z nich powinny znajdować się w instrukcji obsługi dołączonej przez producenta.

Najczęstsze błędy świadczące o awarii elektroniki falownika dotyczą:

• zbyt niskiego lub wysokiego napięcia (undervoltage/overvoltage) – przyczyną mogą być np. uszkodzone komponenty w sekcji zasilającej;

• zwarcia do masy – np. uszkodzenie przewodów zasilających lub silnika elektrycznego;

• IGBT – potencjalne uszkodzenie tranzystorów mocy;

• pamięci EEPROM lub procesora CPU – obie usterki uniemożliwiają poprawne uruchomienie urządzenia;

• przegrzania, które mogło spowodować uszkodzenie niektórych komponentów elektronicznych (przyczyną może być również czujnik nieprawidłowo mierzący temperaturę).

Należy jednak podkreślić, że wyświetlenie się konkretnego kodu błędu może wynikać z wielu przyczyn i być związane np. z szeregiem nakładających się na siebie usterek. Dlatego wykonywanie diagnostyki we własnym zakresie należy traktować jedynie jako wskazówkę, co potencjalnie mogło się stać. Zarówno szczegółowa diagnostyka, jak i naprawa falowników, powinny być wykonane przez odpowiednich fachowców, dlatego uszkodzone urządzenie zawsze należy oddać do serwisu.

Jakie są pierwsze kroki diagnostyczne przy awarii falownika?

Jeśli zasilanie dochodzi do falownika, a pomimo tego nie można go uruchomić, upewnij się, że napięcie na wejściu do urządzenia jest zgodne z jego specyfikacją techniczną. Kolejny krok to wzrokowe oględziny elektroniki pod kątem widocznych defektów – zwróć szczególną uwagę na ewentualne przepalenia, ślady przegrzania komponentów, uszkodzenia mechaniczne itp.

Jeżeli inspekcja wizualna okaże się bezskuteczna, możesz jeszcze zmierzyć rezystancję uzwojeń silnika elektrycznego. Gdy jest on uszkodzony (ma zwarcie do masy), zabezpieczenia znajdujące się w falowniku uniemożliwiają jego uruchomienie. W razie braku odpowiednich urządzeń pomiarowych do wykonania takiej czynności możesz także odłączyć silnik elektryczny od sterującej nim instalacji. Jeśli po zrobieniu tego falownik zacznie się uruchamiać, możesz założyć, że to właśnie silnik uległ awarii.

Jeśli mierzysz się z awarią falownika, zleć jego naprawę specjalistom z firmy TRAK!

Sprawdziłeś zasilanie, wszystkie złącza oraz silnik elektryczny, ale falownik dalej nie działa? Z dużym prawdopodobieństwem uległ on awarii wymagającej interwencji specjalistów z odpowiednim doświadczeniem. Zlecając usunięcie usterki firmie TRAK, zyskasz pewność, że zostanie to zrobione profesjonalnie, w możliwie najkrótszym czasie i do tego w konkurencyjnej cenie. Skontaktuj się z nami już dziś – gwarantujemy ekspresową reakcję na każde zgłoszenie. Wykonana przez nas szybka naprawa falownika pozwoli Ci maksymalnie ograniczyć straty finansowe wynikające z przestoju w produkcji. Dysponując odpowiednią wiedzą oraz specjalistycznymi narzędziami diagnostycznymi jesteśmy w stanie precyzyjnie ustalić przyczynę każdej, nawet bardzo nietypowej usterki. Przywrócimy falownik do pełnej sprawności, wystawimy gwarancję na wykonaną usługę i podpowiemy, jak zmniejszyć ryzyko wystąpienia podobnej awarii w przyszłości.
