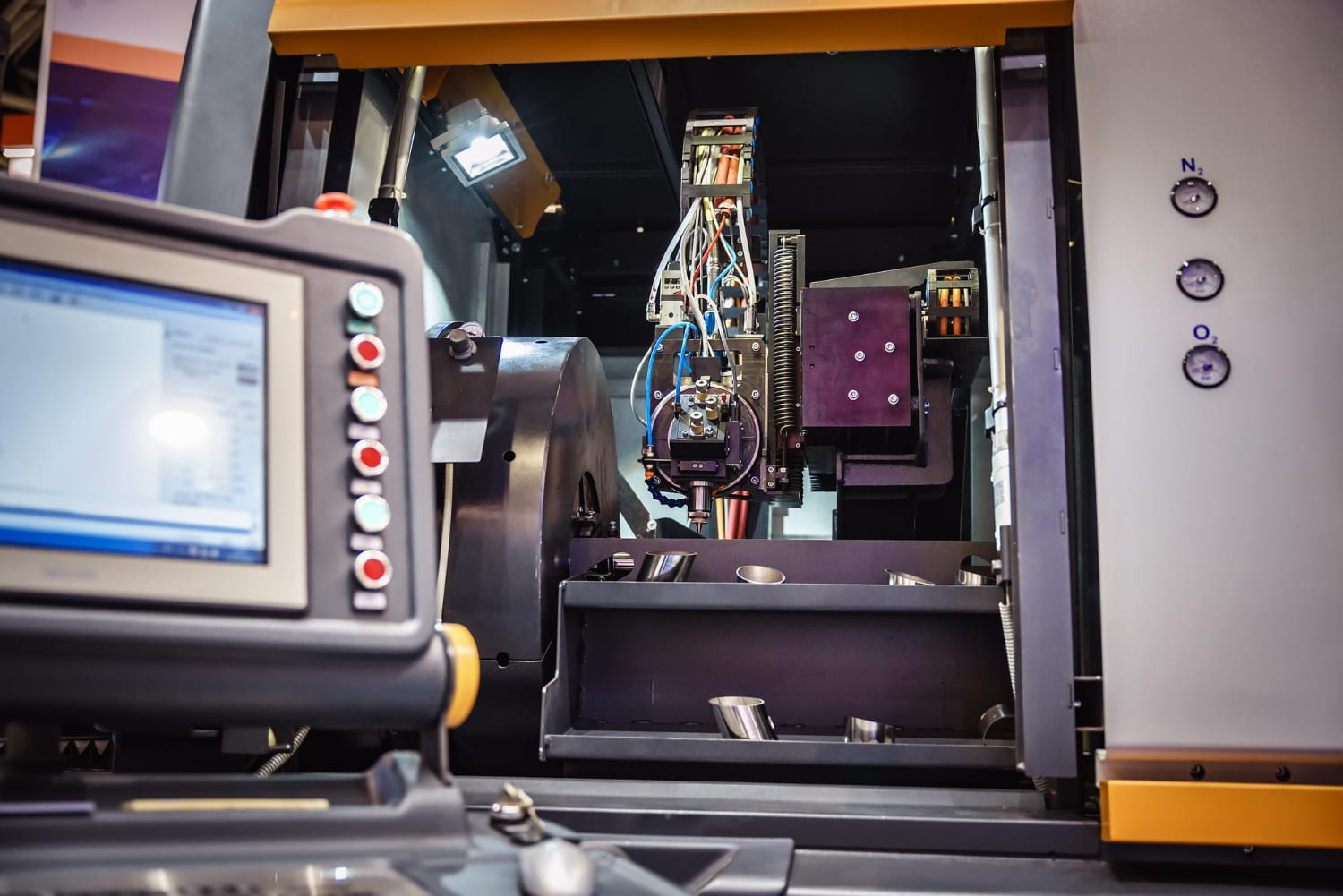

Monitor CRT w maszynie CNC przestał działać – jak przebiega wymiana na panel LCD?

Jeśli starsza maszyna CNC nadal sprawnie wykonuje swoją pracę, ale ekran jej panelu sterowania zaczyna zawodzić, nie zawsze trzeba szukać części zamiennej. Wymiana monitora CRT na LCD w CNC pozwala zastąpić zużyty kineskop nowoczesnym ekranem, zachowując dotychczasowy układ sterowania. Modernizacja wymaga jednak odpowiedniego dopasowania sygnału wideo, zasilania oraz sposobu montażu. Właśnie te kwestie decydują o tym, czy nowy panel będzie prawidłowo współpracował z maszyną. W artykule wyjaśniamy, jak zrobić to poprawnie – poznaj wskazówki specjalistów firmy TRAK prowadzącej serwis monitorów przemysłowych.

Awaria wyświetlacza w starszej maszynie CNC – dlaczego monitory CRT odchodzą w przeszłość?

Monitory CRT przez lata były standardowym wyposażeniem wielu maszyn przemysłowych. Dziś coraz trudniej znaleźć do nich części, a naprawa zużytego kineskopu nie zawsze jest opłacalna. Z czasem spada jasność i ostrość obrazu, pojawiają się przebarwienia, a ekran może przestać działać całkowicie.

Jeżeli stary monitor w maszynie CNC nie działa, warto najpierw ustalić przyczynę problemu. W niektórych przypadkach możliwa jest naprawa, jednak przy mocno zużytym kineskopie rozsądniejszym rozwiązaniem może być unowocześnienie, czyli zastąpienie CRT panelem LCD. Nowoczesny ekran zajmuje mniej miejsca, zużywa mniej energii i może zapewnić wyraźniejszy obraz. Jeżeli problem dotyczy również innych elementów pulpitu, dobrym rozwiązaniem będzie regeneracja i naprawa paneli operatorskich HMI, w czym specjalizuje się nasza firma TRAK. To doskonała alternatywa dla wymiany całego układu.

Problem wypalenia luminoforu i braku ostrości w kineskopach przemysłowych

Jednym z typowych problemów starszych monitorów jest wypalenie luminoforu. Wieloletnie wyświetlanie tych samych elementów, np. stałych oznaczeń lub fragmentów interfejsu, może pozostawić na ekranie trwałe smugi i przebarwienia. Z czasem pogarsza się również jasność i kontrast.

W efekcie odczytywanie parametrów, komunikatów i ustawień staje się mniej wygodne. Przy intensywnej pracy operator musi bardziej skupiać wzrok na ekranie, a obraz może być po prostu niewyraźny. W przypadku mocno zużytego kineskopu sama naprawa elektroniki nie rozwiąże problemu z wyeksploatowaną powierzchnią ekranu.

Konwersja sygnałów wideo CGA/EGA/MDA na standard VGA/HDMI – na czym polega wyzwanie?

Wymiana monitora CRT na LCD w starszej maszynie CNC nie polega na zwykłym odłączeniu jednego ekranu i podłączeniu drugiego. Problemem jest przede wszystkim sygnał wysyłany przez sterowanie. Starsze maszyny mogą korzystać ze standardów takich jak CGA, EGA czy MDA, podczas gdy współczesne monitory przyjmują zazwyczaj sygnały VGA, HDMI lub w innych niestosowanych dawniej formatach.

Dlatego do realizacji takiej wymiany potrzebne jest odpowiednio dobrane urządzenie konwertujące. Na przykład konwerter sygnału CGA/EGA na VGA pozwala przetworzyć obraz ze starego sterownika tak, aby mógł zostać wyświetlony na nowym panelu. Nie jest to jednak uniwersalna przejściówka, która sprawdzi się w każdej maszynie.

Przy doborze konkretnego rozwiązania trzeba uwzględnić m.in.:

• rodzaj sygnału,
• sposób synchronizacji,
• częstotliwość oraz rozdzielczość wyświetlania obrazu.

Nieprawidłowa konfiguracja może powodować migotanie obrazu, jego przesunięcie, zniekształcenia albo całkowity brak wyświetlania. Dlatego panel LCD najlepiej dobierać do konkretnego sterowania i modelu maszyny. W zależności od zastosowanego układu potrzebny może być konwerter z możliwością regulacji parametrów obrazu. Istotne jest również odpowiednie zabezpieczenie i poprowadzenie przewodów, aby modernizacja nie wpływała na stabilność pracy urządzenia.

Zalety wymiany starego kineskopu na dedykowany panel LCD

Zastąpienie zużytego monitora CRT panelem LCD przede wszystkim poprawia komfort pracy operatora. Nowy ekran może zapewnić wyraźniejszy obraz, lepszy kontrast i większą czytelność komunikatów. Jest również lżejszy i zajmuje mniej miejsca niż kineskop. Ważną zaletą jest także mniejsze zużycie energii oraz niższa emisja ciepła. W przypadku maszyn CNC pracujących przez wiele godzin dziennie może mieć to znaczenie dla warunków panujących wewnątrz pulpitu sterowniczego.

Poprawa czytelności parametrów obróbki i mniejsze zużycie energii

Nowoczesny panel LCD pozwala wygodniej odczytywać parametry obróbki, komunikaty oraz informacje przekazywane przez sterowanie. Ostry obraz i odpowiedni kontrast mają szczególne znaczenie w sytuacji, gdy operator korzysta z ekranu przez wiele godzin.

LCD pobiera również mniej energii niż starszy monitor kineskopowy i zazwyczaj generuje mniej ciepła. To dodatkowa korzyść w przypadku zamkniętych pulpitów, w których pracuje kilka elementów elektronicznych. Modernizacja nie zmienia przy tym samego sposobu działania sterowania CNC — jej celem jest zastąpienie zużytego sposobu wyświetlania obrazu nowocześniejszym rozwiązaniem.

Jak dopasować nowy wyświetlacz LCD do oryginalnej obudowy pulpitu sterowniczego?

Dobór panelu LCD trzeba rozpocząć od pomiarów. Należy sprawdzić szerokość, wysokość i głębokość miejsca zajmowanego przez dotychczasowy monitor, a także sposób jego mocowania. Nowy ekran powinien stabilnie znajdować się w pulpicie i nie być narażony na przesuwanie czy drgania podczas pracy maszyny. Jeżeli wymiary wstawianego panelu różnią się od wymiarów CRT, można zastosować odpowiednią ramkę, dystanse lub dedykowany adapter. Pozwala to zachować dotychczasową zabudowę bez niepotrzebnych zmian w konstrukcji pulpitu.

Na etapie montażu warto sprawdzić również:

• wymiary otworu i sposób mocowania,
• napięcie zasilania nowego panelu,
• zgodność sygnału ze sterowaniem CNC,
• sposób prowadzenia i zabezpieczenia przewodów,
• położenie oraz czytelność obrazu po zamontowaniu.

Sama mechaniczna instalacja to jednak tylko część modernizacji. Panel musi również prawidłowo współpracować z elektroniką maszyny. Jeżeli sterowanie wykorzystuje starszy standard obrazu, konieczne będzie zastosowanie odpowiedniego konwertera. W niektórych przypadkach potrzebne są także dodatkowe elementy dopasowujące zasilanie. Przy okazji modernizacji starszego pulpitu można również ocenić stan pozostałych elementów interfejsu.

Jeżeli problemy dotyczą nie tylko ekranu, ale także panelu operatorskiego, warto sprawdzić możliwość jego regeneracji lub naprawy. Dzięki temu nie trzeba ograniczać się wyłącznie do wymiany uszkodzonego wyświetlacza. W praktyce należy więc traktować taką modernizację jako całość. Najpierw trzeba więc ocenić stan starego monitora CRT i sposób jego zabudowy, następnie dobrać panel LCD oraz sposób konwersji sygnału, a na końcu sprawdzić działanie całego zestawu.
