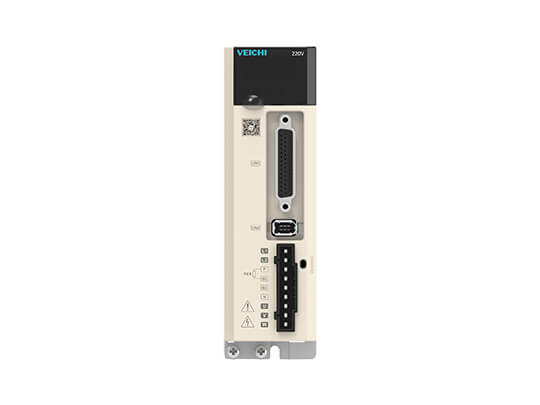

SD780 seria wysokowydajnych Servo Drive
- Wydajność: łatwa konfiguracja & debugging, automatyczne dostrajanie & regulacja
- Ulepszony design: nowoczesna architektura, zwarta konstrukcja
- Większa ochrona: silniejsze ekranowanie zakłóceń; dodane STO, funkcja bezpieczeństwa zgodna z SIL3
- Komunikacja: CANopen, EtherCAT, RS485, MicroUSB – do połączenia z PC
- Dostępność na całym świecie: uzyskane certyfikaty: CE, EAC, UL
Katalog
Skontaktuj się z nami
Email Opis produktu
VEICHI SD780 – jest to seria wysoko wydajnych serwonapędów o wysokiej niezawodności, wysokiej jakości i i wysokiej opłacalności produktu przy zastosowaniach w różnych środowiskach przemysłowych i przy pracy z wymagającymi aplikacjami. Seria ta daje idealne połączenie serwomechanizmu i oprogramowania.
Międzynarodowy standardowy certyfikat UL
Międzynarodowy standard certyfikacji UL – do wszystkich krajów z wymaganiami certyfikacji UL na całym świecie.
Kopiowanie i przesyłanie danych
Oprogramowanie do kontroli posiada funkcję kopiowania parametrów napędu, eliminując żmudną operację ustawiania parametrów tego samego modelu.
Uproszczony panel kontroli
Samoregulacja do różnych zastosowań
1. Różna w zależności od struktury mechanicznej.
2. Inteligentne ustawianie różnych złożonych parametrów pętli.
3. Automatyczne ustawienie zgodnie z warunkami mechanicznymi, nie jest wymagane ustawienie ręczne.
4. Najszybszy czas ustawiania pozycji wynosi do 10 ms.
Konstrukcje mechaniczne, takie jak: śruby pociągowe, paski rozrządu i napędy bezpośrednie, są traktowane indywidualnie
Funkcja STO
Standardowa funkcja bezpiecznego wyłączania momentu SIL3 – odpowiednia dla nowych rodzajów energii, baterii litowych, sprzętu fotowoltaicznego i innych. Zapewnia większe bezpieczeństwo użytkownikom urządzeń.
Inteligentne ustawienia
Kompatybilny z enkoderami absolutnymi 17bit/23bit
W przypadku enkodera absolutnego pozycja jest zapamiętywana po wyłączeniu zasilania. Żywotność baterii wynosi ponad 3 lata.
Enkodery o różnych rozdzielczościach, aby spełnić różne opcje aplikacji.
Wspierane funkcje magistrali komunikacyjnej

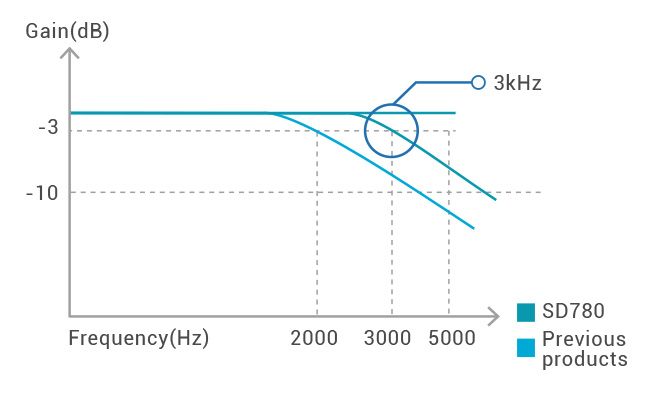

Zawsze wysoka wydajność
Ulepszenia sprzętu i konstrukcji, rozmiar modelu 5R5 zmniejszono o 30%.
Seria SD780 Servo jest kompatybilna z silnikami serii V7U
Wysokowydajny Servo System SD780 Video
Zastosowania przemysłowe dla wysokowydajnych serwomechanizmów serii SD780
Zastosowania: elektroniczny sprzęt produkcyjny, sprzęt do sterowania numerycznego, maszyny pakujące, maszyny drukarskie, maszyny w przemyśle tekstylnym, do obróbki tworzyw sztucznych i szkła, itp.
Specyfikacja
| Sprzężenie enkoderowe | Enkoder szeregowy: absolutna wartość enkodera |
|---|
| Temperatura pracy | 0°C~55°C (55°C~60°C może być użyty przy obniżonych parametrach znamionowych) |
|---|---|
| Temperatura magazynowania | -20℃~ 65℃ |
| Wilgotność pracy | Poniżej 95%RH (bez zamarzania i kondensatu) |
| Wilgotność magazynowania | Poniżej 95%RH (bez zamarzania i kondensatu) |
| Odporność na wstrząsy | 4.9m/s |
| Odporność na udary | 19.6m/s |
| Klasa ochrony | IP20 |
| Wysokość npm | Mniej niż 1000 m (1000 m-2000 m, przed użyciem należy zmniejszyć wartości znamionowe) |
| Inne | Brak zakłóceń elektrostatycznych, brak silnego pola elektrycznego, brak silnego pola magnetycznego, brak promieniowania itp. |
| Zakres sterowania predkością | 1: 5000 (wartość dolnej granicy regulacji prędkości pod warunkiem, że obciążenie momentem nie ustanie) |
|---|---|
| Niestabilność prędkości |
Wahania obciążenia: zmiana prędkości obrotowej o ± 0,01% lub mniej prędkości znamionowej (wahania obciążenia: 0% ~ 100%) Wahania napięcia: zmiana prędkości obrotowej o 0% prędkości znamionowej (wahania napięcia: ±10%) Wahania temperatury: zmiana prędkości obrotowej o ± 0,01% lub mniej prędkości znamionowej (wahania temperatury: 25 ℃ ± 25 ℃) |
| Dokładność regulacji momentu | ±1% (powtarzalność) |
|---|---|
| Czas ustawienia miękkiego startu | 0s~10s (przyspieszanie i zwalnianie może być ustawiane niezależnie) |
| Sprzężenie wyprzedzające | 0%~100% |
|---|---|
| Impulsy sterujące |
Impulsy sterujące: „impuls + kierunek”, „sekwencja impulsów CW + CCW”, „impuls kwadraturowy fazy A, B” Typ wejścia: wzmacniacz liniowy, otwarty kolektor Maksymalna częstotliwość wejściowa: wejście różnicowe: wysoka prędkość maks. 4Mpps; Otwarty kolektor: maks. 200 kb/s |
| Certyfikaty | CE,EAC,UL |
| RS485 | Standard |
|---|---|
| EtherCAT | Opcja |
| CAN | Opcja |
| USB | Komputer PC, standardowa łącze USB2.0 (12Mpps) |
| Funkcje wyświetlania | 8-segmentó LED*5 cyfr |
|---|
| Funkcje panelu operatorskiego | Przycisk -4szt |
|---|
| Regeneracja | Funkcja może być wbudowana lub zewnetrzna |
|---|
| Wyświetlane zabezpieczenia |
Przekroczenie prądu, przekroczenie napięcia, zbyt niskie napięcie, przeciążenie, błąd modułu regeneracji,brak podłączenia enkodera, błąd pozycji |
|---|
| Możliwości | Regulacja wzmocnienia, rejestracja alarmów, praca w trybie JOG itp. |
|---|
| Wyjściowy dzielnik impulsów enkodera | Faza A, Faza B, Faza C: Wyjście napędu liniowego, liczba impulsów z podziałem częstotliwościowym: 35~32767 |
|---|
Pobieranie
| Nazwa pliku | Typ | Język | Format pliku | Data wydania | Pobierz |
|---|---|---|---|---|---|
| ServoSelector V1.0.6 (Simplifed for SD780)-EN | Software | English | zip | 2022-12-02 | 662,4 KB |
| Solution for Machine Tool Industry | Catalog | English | 2019-04-17 | 10,0 MB | |
| SD700&710&780 Series Servo Soft V2.4-EN | Software | English | zip | 2023-03-15 | 51,8 MB |
| UL of SD780 Servo Drive | Certificate | English | 2022-12-01 | 502,2 KB | |
| SD780 Series Servo Drive User Manual V1.0 | Manual | English | 2022-07-29 | 9,8 MB |
