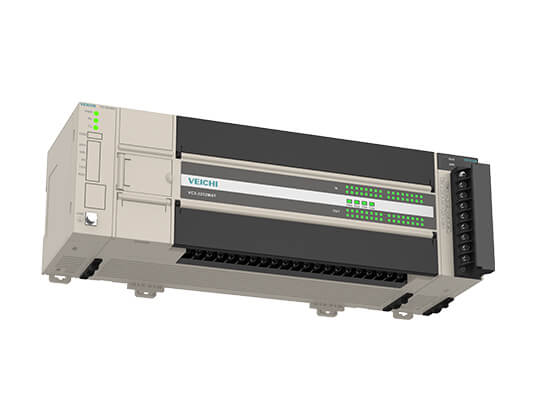

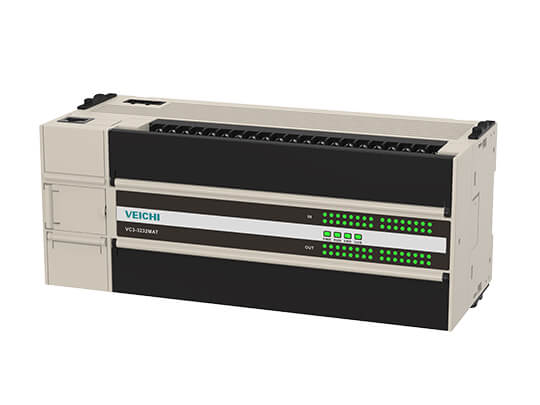

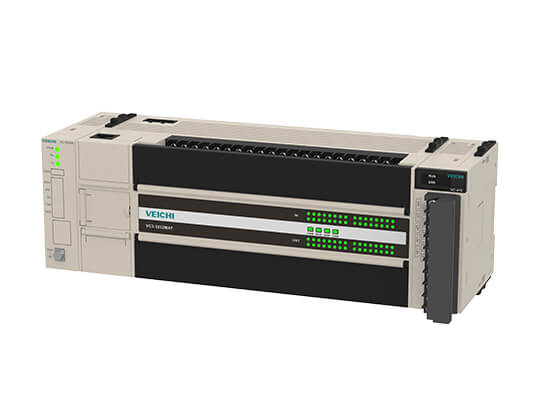

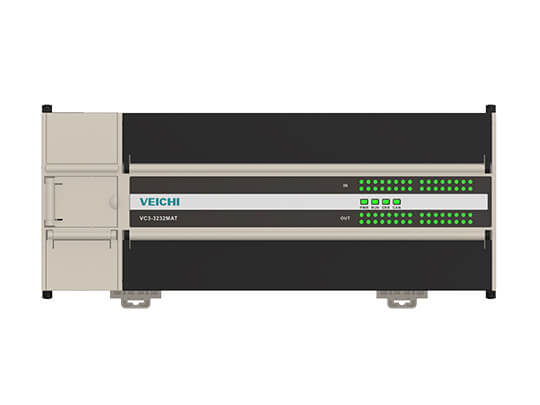

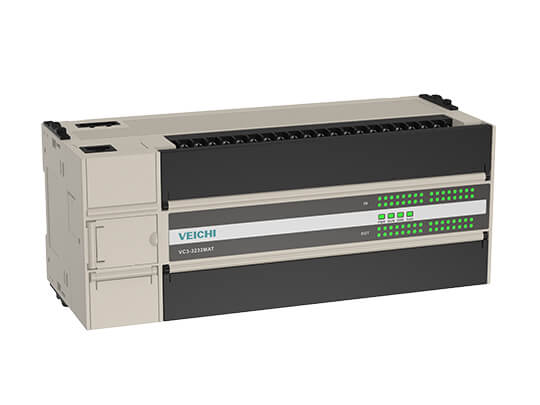

Wysokowydajny sterownik PLC serii VC3M ze sterowaniem ruchem

Omówienie wysokowydajnego sterownika PLC serii VC3M

Sterowniki PLC serii VC3M to trzecia generacja wysokowydajnych sterowników PLC opracowanych przez firmę VEICHI. Zastosowana technologia architektury dwurdzeniowej. Dzięki dodaniu bogatych funkcji sterowania wydajność sterownika PLC jest stale ulepszana, aby sprostać różnym, coraz bardziej złożonym wymaganiom dotyczącym sterowania. Nadaje się do przemysłu do sterowania obiektowego. Stosowane głównie w automatyzacji linii produkcyjnych, maszynach do obróbki drewna, maszynach szklarskich, transporcie, załadunku i rozładunku, niestandardowych urządzeniach elektronicznych i innych zaawansowanych gałęziach przemysłu produkcyjnego.

1. Sterowniki PLC serii VC3 charakteryzują się wysoką wydajnością i dużą pojemnością, dzięki czemu mogą spełniać różne, coraz bardziej złożone wymagania procesowe.
2. Zintegrowane bogate funkcje sterowania ruchem, architektura dwurdzeniowa.
3. Obsługa 4-osiowych sterowań napędów.

4. Zintegrowana 4-osiowa funkcja wyliczania krzywej dojścia.
5.Obsługa 2-osiowej funkcji interpolacji liniowej i 2-osiowej interpolacji kołowej.

6. Funkcje komunikacji –  zintegrowane interfejsy Ethernet, CANopen, RS-485, RS-232 i Type-C.
7. Wygodny, wydajny i przyjazny interfejs graficzny. Znacząca poprawa efektywności tworzenia aplikacji.
8. Nadaje się do przemysłu do sterowania obiektowego. Stosowane głównie w automatyzacji linii produkcyjnych, maszynach do obróbki drewna, maszynach szklarskich, transporcie, załadunku i rozładunku, niestandardowych urządzeniach elektronicznych i innych zaawansowanych gałęziach przemysłu produkcyjnego.

Funkcja komunikacji

1. Obsługa niezależnej komunikacji szeregowej COM0, COM1 i obsługa pobierania monitorowania USB.

2. Obsługa modułu rozszerzeń lewostronnych  – 1 port komunikacji szeregowej COM2.
3. Moduł główny posiada własny interfejs Ethernet. Obsługa protokołu Modbus-TCP.
4. Moduł główny posiada własny interfejs komunikacyjny CAN. Wsparcie protokołu CANopen (301/402).

Szybkie wejścia

1. Obsługa 8-kanałowego szybkiego wejścia impulsowego 200k
2. Obsługa 8-kanałowego szybkiego wyjścia impulsowego 200k. Bardziej rozbudowane polecenia pozycjonowania, obsługa przyspieszania i zwalniania po krzywej S.

Krzywe dojścia

Zintegrowana 4-osiowa funkcja wyliczania krzywej dojścia.

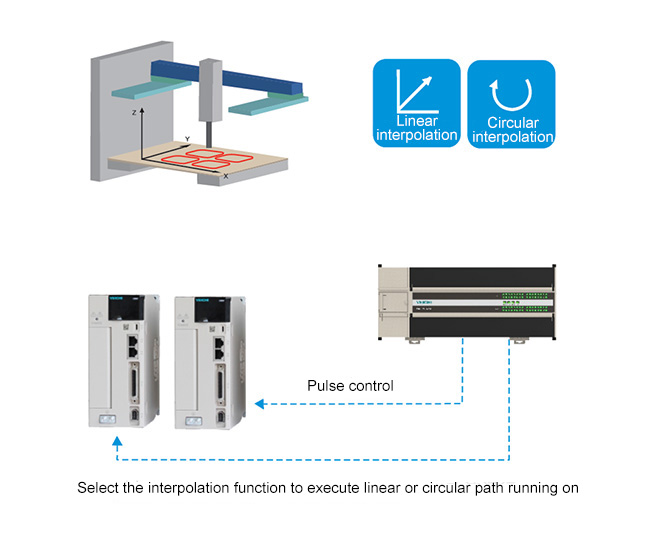

Interpolacja liniowa, interpolacja kołowa

Obsługa 2-osiowej funkcji interpolacji liniowej i 2-osiowej interpolacji kołowej.

Pojemność

1. Przestrzeń programu zwiększono do 64 tys. kroków, a pojemność przechowywania danych to 48 tys. słów.
2. Obsługa funkcji aktualizacji oprogramowania sprzętowego online. Spełnianie zróżnicowanych potrzeb klientów.
3. Obsługa 8 zewnętrznych wejść przerwań.
4. Nowo dodany rejestr R  32K.
5. Rozwój podprogramów z parametrami.

Wsparcie rozszerzeń

1. Obsługa do 8 specjalnych modułów rozszerzeń.
2. Maksymalnie 15 modułów I/O (należy wziąć pod uwagę wydajność zasilacza).
3. Dodano ponad 120 instrukcji. Obejmuje przetwarzanie bloków danych, instrukcje dotyczące wartości bezwzględnych, przetwarzanie ciągów znaków, instrukcje pozycjonowania itp.

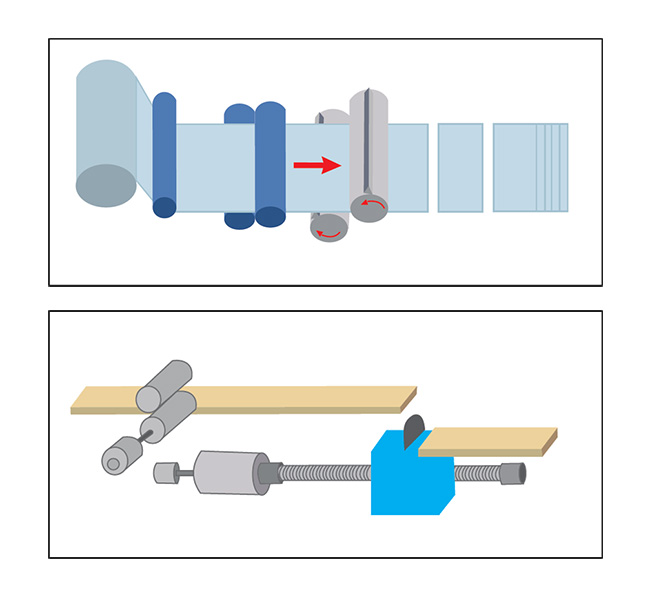

Zastosowania przemysłowe dla sterowników PLC serii VC3M

Zastosowania: Obrabiarki, opakowania, poligrafia, tekstylia i inne gałęzie przemysłu.
