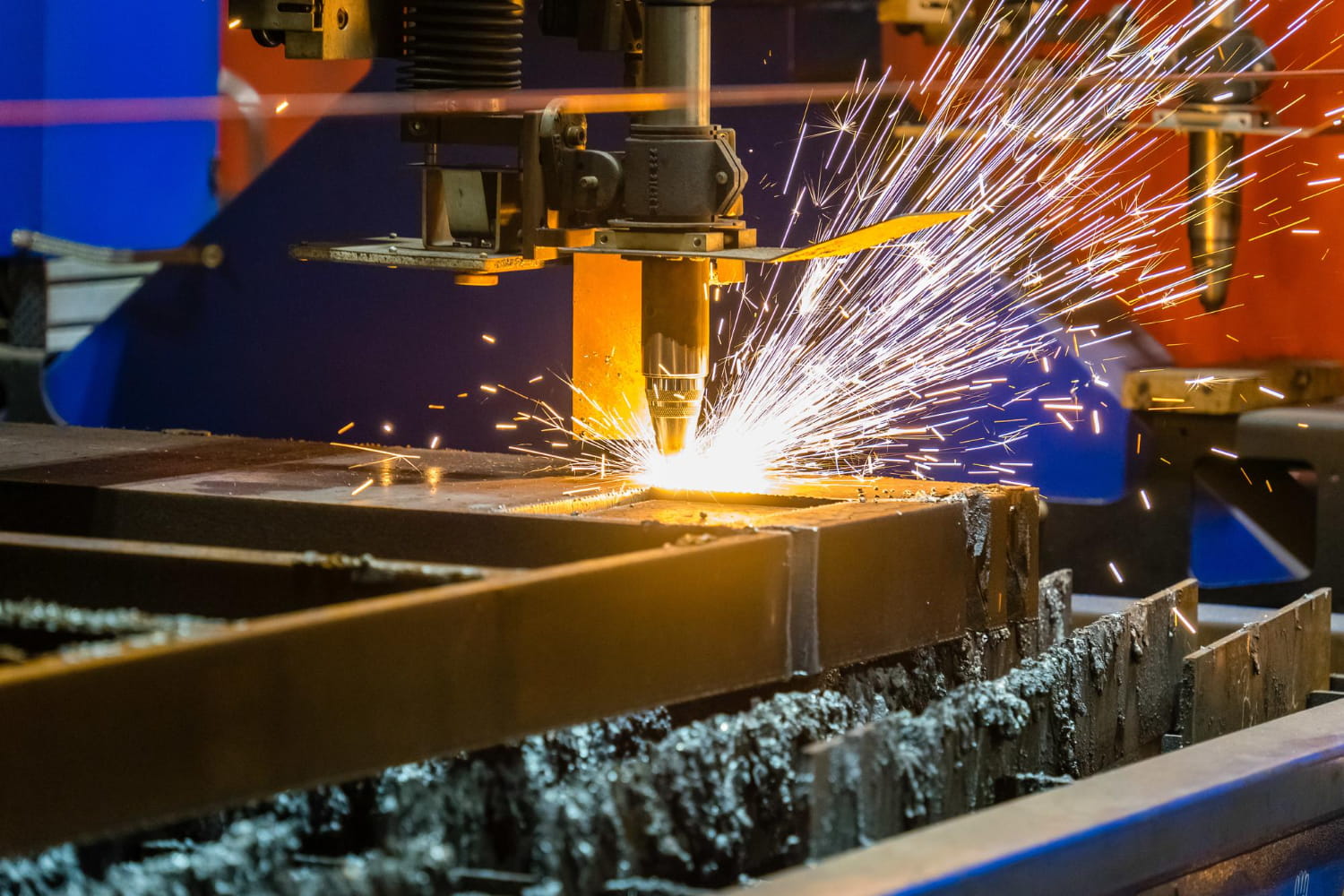

Modernizacja stanowisk spawalniczych – integracja nowych robotów spawalniczych ze starymi źródłami prądu

Modernizacja stanowisk spawalniczych często zaczyna się od połączenia nowych robotów spawalniczych ze starszymi źródłami prądu. Tak przemyślane podejście pozwala rozwijać automatyzację zakładową bez konieczności kosztownej wymiany całej infrastruktury i bez długotrwałych przestojów technologicznych. Kluczem do sukcesu w takim układzie jest zapewnienie pełnej kompatybilności sprzętowej, prawidłowa komunikacja sterowników oraz precyzyjne dostrojenie całego procesu spawalniczego.

Analiza i planowanie integracji nowych robotów spawalniczych na starych liniach produkcyjnych

Zanim nowy robot spawalniczy trafi na dotychczasową linię produkcyjną, konieczne jest przeprowadzenie szczegółowej analizy procesu. Należy dokładnie ocenić typ i grubość spawanego materiału, rodzaj spoin oraz wymaganą dokładność i powtarzalność. Zupełnie inaczej projektuje się bowiem celę do cienkościennych blach, a inaczej do grubych elementów konstrukcyjnych. Istotna jest także weryfikacja samej hali, w tym dostępnej przestrzeni, logistyki detali oraz wydajności istniejącej instalacji elektrycznej.

Wyzwaniem na tym etapie jest niewątpliwie zapewnienie kompatybilności pomiędzy nowym robotem a starszym źródłem prądu. Starsze zasilacze spawalnicze komunikują się najczęściej za pomocą sygnałów analogowych 0–10 V lub ±10 V, podczas gdy nowoczesne kontrolery robotów wykorzystują magistrale cyfrowe, takie jak CAN, PROFINET czy EtherCAT. Plan integracji musi więc uwzględniać odpowiednie konwertery protokołów, karty rozszerzeń I/O oraz przekaźniki separujące. Niezwykle ważna jest tu separacja galwaniczna, która chroni wrażliwą elektronikę sterującą przed zakłóceniami i przepięciami pochodzącymi z łuku spawalniczego.

Równie dużą uwagę należy poświęcić instalacji kablowej. Prawidłowy dobór przewodów zasilających i sygnałowych musi uwzględniać wymogi kompatybilności elektromagnetycznej (EMC), odpowiednie ekranowanie oraz przemyślane prowadzenie tras kablowych. Błędy w tym zakresie prowadzą do zakłóceń komunikacji, co w konsekwencji powoduje niestabilność łuku spawalniczego i nieprzewidziane przestoje.

Podczas projektowania stanowiska analizuje się także osprzęt:

• złącza palników (np. Euro) oraz dobór chłodzenia cieczą lub gazem w zależności od obciążenia i zasięgu ramienia,
• pełną synchronizację ruchu osi dodatkowych pozycjonerów i obrotników z trajektorią robota,
• dopasowanie układów podawania drutu i pozycjonowania detali.

Łączenie nowych robotów spawalniczych z istniejącymi źródłami prądu – na czym polega ten proces?

Proces łączenia nowego robota z istniejącym źródłem prądu sprowadza się do stworzenia stabilnego i bezpiecznego mostu komunikacyjnego, dzięki któremu obydwa urządzenia sprawnie wymieniają kluczowe parametry w czasie rzeczywistym.

Interfejsy komunikacyjne i konwertery

Interfejsy komunikacyjne pełnią funkcję translatora między nowym sterownikiem a starszym urządzeniem. Przesyłają one sygnały startu i stopu łuku, potwierdzenie gotowości źródła oraz wartości zadane i rzeczywiste prądu i napięcia. W zależności od generacji połączonych urządzeń wykorzystuje się standardy cyfrowe, takie jak PROFINET, EtherCAT, Modbus, Profibus, EtherNet/IP lub magistralę CAN.

W przypadku starszych źródeł analogowych kluczową rolę odgrywają konwertery sygnałowe A/C i C/A oraz konwertery protokołów, które zamieniają cyfrowe komendy robota na odpowiednie wartości napięciowe (np. 0–10 V). Stabilnie skonfigurowany interfejs, poparty właściwą separacją galwaniczną, przekaźnikami separującymi oraz kartami rozszerzeń I/O, umożliwia pełną kontrolę nad podajnikiem drutu oraz dynamiką źródła bez konieczności jego kosztownej wymiany.

Wdrożenie, kalibracja i programowanie systemu na nowych robotach spawalniczych

Po fizycznym montażu i wykonaniu połączeń elektrycznych następuje faza uruchomienia. Aby robot, źródło prądu i pozycjoner działały jako jeden spójny organizm, konieczne jest przeprowadzenie precyzyjnej kalibracji.

Bardzo ważnym elementem procesu jest kalibracja TCP (Tool Center Point), czyli dokładne wyznaczenie punktu centralnego narzędzia (końcówki drutu spawalniczego). Błędnie wyznaczony TCP powoduje przesunięcie spoiny względem złącza, złą jakość łuku i kolizje. Kalibracja obejmuje weryfikację geometrii palnika, sprawdzenie osi narzędzia i dokładne dopasowanie trajektorii roboczej do spawanego detalu.

Samo programowanie robotów spawalniczych łączy w sobie wyznaczanie toru ruchu z dynamicznym sterowaniem parametrami spawalniczymi. W programie definiuje się m.in.:

• natężenie prądu i napięcie łuku na poszczególnych odcinkach,
• prędkość podawania drutu i tempo przejazdu (prędkość spawania),
• sekwencje wypełniania krateru oraz parametry zajarzenia i wygaszenia łuku,
• synchronizację ruchu ramienia z prędkością obrotową pozycjonera.

W nowoczesnych zakładach proces ten realizuje się dwuetapowo. Najpierw poprzez programowanie offline w środowisku wirtualnym (co eliminuje przestój stanowiska), a następnie poprzez korektę i mikrostrojenie parametrów bezpośrednio na detalu w celi. Zwieńczeniem wdrożenia są testy kontrolne, w których weryfikuje się jakość przetopu, brak kolizji oraz poprawność działania układów nadzoru i monitorowania prądu spawania.

Diagnostyka, optymalizacja i bezpieczeństwo eksploatacji robotów spawalniczych

Systematyczna diagnostyka stanowiska zrobotyzowanego pozwala wykryć pierwsze objawy zużycia sprzętu, zanim doprowadzą one do nagłego zatrzymania produkcji. Obejmuje ona regularną kontrolę parametrów zasilania, stabilności sygnałów komunikacyjnych, stanu modułów mocy oraz filtrów w zasilaczu spawalniczym.

Równie istotna jest bieżąca analiza jakości spoin pod kątem wad, takich jak porowatość, podtopienia czy brak przetopu. W zależności od spawanego materiału (stal konstrukcyjna, stal nierdzewna, aluminium) optymalizacja procesu wymaga ciągłego dostosowywania trajektorii i parametrów na podstawie danych produkcyjnych.

Bezpieczeństwo celi zrobotyzowanej opiera się na spełnieniu rygorystycznych norm ISO 10218-2 oraz EN 14118. System nadzorowany jest przez dedykowany PLC bezpieczeństwa, który integruje obwody zatrzymania awaryjnego (E-STOP), kurtyny świetlne, zamki strefowe oraz czujniki przepływu gazu osłonowego.

Jak utrzymać roboty spawalnicze w doskonałym stanie technicznym?

Utrzymanie pełnej wydajności celi spawalniczej wymaga regularnych przeglądów profilaktycznych. Do najważniejszych czynności obsługowych należy kontrola mechaniczna ramienia robota (luzów na przekładniach i przegubach), weryfikacja stanu pakietów przewodów (peszli) oraz bieżący serwis palnika i układów chłodzenia. Regularne czyszczenie dyszy i wymiana końcówek prądowych chronią system przed niestabilnością łuku.

Nawet przy najlepszym utrzymaniu ruchu, złożone układy automatyki spawalniczej wymagają czasem profesjonalnej interwencji. W takich sytuacjach niezbędna staje sięnaprawa robotów spawalniczych, obejmująca zaawansowaną diagnostykę płyt sterujących, naprawę modułów napędowych oraz regenerację układów elektroniki ramienia.

Równie ważnym elementem celi jest sam zasilacz. Przy wystąpieniu awarii po stronie zespołu mocy lub płyty głównej zasilacza, fachowanaprawa spawarek i źródeł prądu pozwala przywrócić fabryczne parametry łuku bez konieczności zakupu nowego urządzenia. Profesjonalny serwis dysponujący stacjami prób jest w stanie zdiagnozować i zregenerować bloki mocy, karty sterowania oraz układy chłodzenia na poziomie komponentów.

Regularna konserwacja, realizowana np. w cyklach co 6 miesięcy, połączona z profesjonalnym serwisem gwarantuje wysoką powtarzalność spoin, ograniczenie zużycia materiałów eksploatacyjnych oraz maksymalną dostępność stanowiska spawalniczego.
